軸向臥式電感
分類：工字電感 發布時間：2022-05-13 瀏覽量：980
1，軸向臥式電感的定義：
臥式工字電感對稱軸向出腳，結構形狀類似于色碼電感，一般外穿熱縮套管，軸向臥式工字電感的作用是進行濾波，雜訊處理的，廣泛應用于電機之中。
臥式工字電感一般使用單股漆包線，手工繞制，PIN腳腳長，方便彎腳接入馬達轉子。

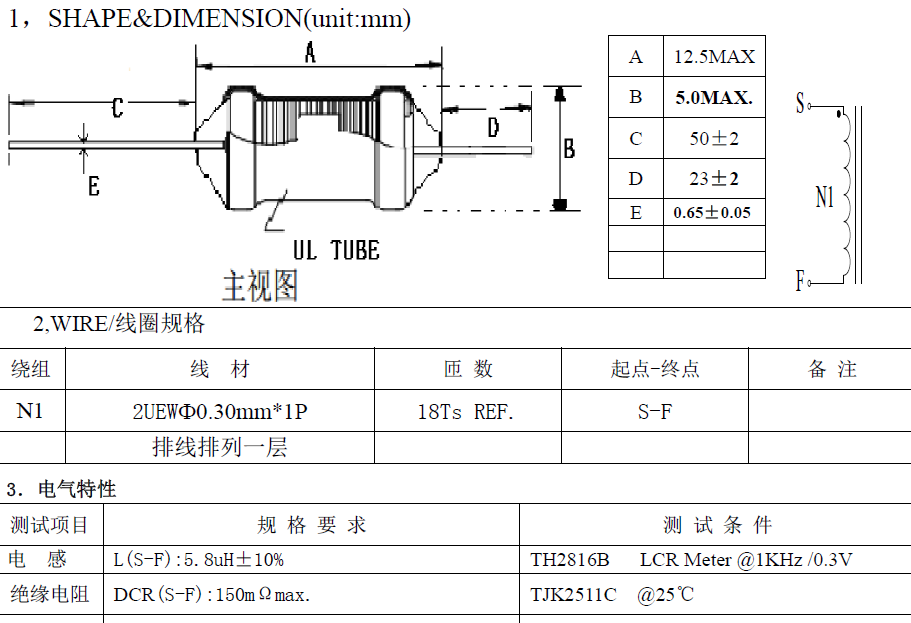

軸向臥式工字電感
2，命名規則：
LGC0410-5R8M-φ0.3-UL
LGC0410-5R8M-φ0.3-UL
LGC代表臥式軸線電感
0410代表產品的規格
04代表磁芯外徑是4mm
10代表磁芯長度是10mm
φ0.3代表繞線的線徑為0.3mm
UL代表需要包UL熱縮套管，類似的，PVC代表PVC套管。
3，常見規格型號：
LGC0312 LGC0408 LGC0410 LGC0412 LGC0510 LGC0512 LGC0513
LGC0613 LGC0810 LGC0812 LGC1012 LGC1016 LGC10.5*20.5 LGC1216
4，組成結構：
主材：DRWW4*10臥式工字磁芯帶PIN腳，線材：φ0.3漆包線（2UEW-F）,φ4PVC或UL套管。
5，實物圖：
4*10臥式工字電感
