鐵硅鋁磁環電感多線并繞需要分相位嗎？
分類：專業問答 發布時間：2023-03-17 瀏覽量：523
鐵硅鋁磁環電感多線并繞是一種常見的電感器件類型，用于各種電子設備中。多線并繞的設計可以減小電阻和電感值的變化，并提高磁場的穩定性。對于多線并繞的鐵硅鋁磁環電感器件，是否需要分相位一直是一個備受關注的話題。
一、鐵硅鋁磁環電感器件的基本原理
鐵硅鋁磁環電感器件是一種電感器件，它是由一個鐵硅鋁磁環和線圈組成的。在電路中，當電流流過線圈時，線圈中會(huì )產生一個磁場，這個磁場會(huì )通過鐵硅鋁磁環傳遞出去，從而產生感應電動勢。
鐵硅鋁磁環電感器件的基本原理是法拉第電磁感應定律，即當導體中有電流流過時，會(huì )產生一個磁場。磁場的大小和方向取決于電流的大小和方向。當電流改變時，磁場也會(huì )隨之改變，從而產生感應電動勢。這個感應電動勢的大小取決于磁場的變化速率和線圈的匝數。因此，通過改變鐵硅鋁磁環的磁性和線圈的匝數，可以改變電感器件的電感值。
二、鐵硅鋁磁環電感多線并繞的設計

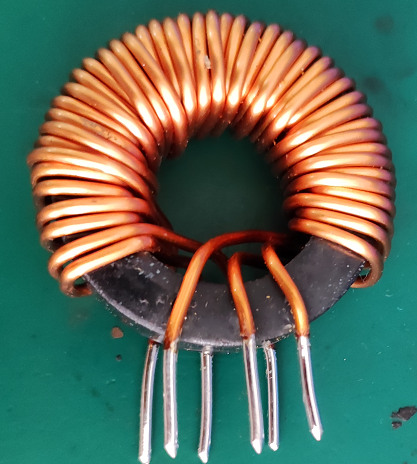

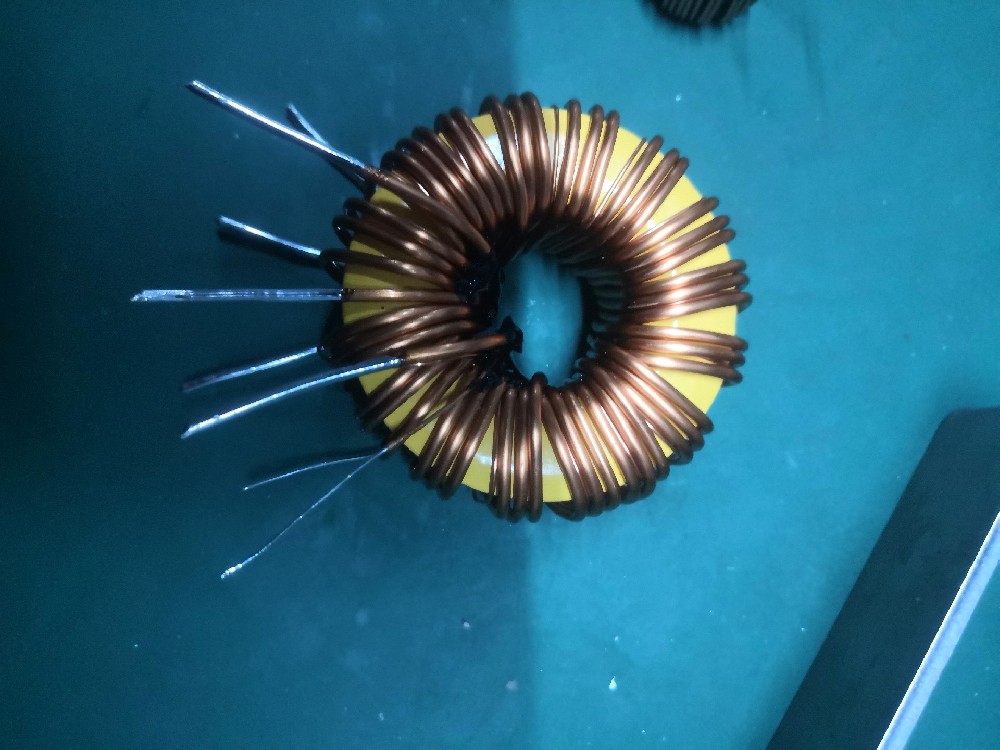

鐵硅鋁磁環電感多線并繞是一種常用的設計，它可以減小電阻和電感值的變化，并提高磁場的穩定性。在多線并繞的設計中，鐵硅鋁磁環上穿過線圈的導線數量會(huì )增加，從而產生更多的磁場。這個磁場的大小和方向取決于每個導線的電流大小和方向。鐵硅鋁磁環電感多線并繞出腳一般是多股線絞合在一起形成一股線。但是對于線徑較大的產品，如果絞合在一起，線徑太太，就不是很容易插件，所以就分開來一個腳對應一個板孔，獨立出腳。獨立出腳就帶來一個問題，是否要分相位？
在多線并繞的設計中，通常會(huì )選擇多個線圈，每個線圈都會(huì )沿著相同的路徑穿過鐵硅鋁磁環。這些線圈的導線可以并排排列，也可以相互交錯。在并排排列的設計中，每個導線都會(huì )沿著相同的路徑穿過鐵硅鋁磁環，因此它們會(huì )產生相同的感應電動勢和磁通量。這些導線的電流會(huì )產生一個總磁場，因此鐵硅鋁磁環電感是不需要分相位的，鐵硅鋁磁環電感一般是用來儲能，直流輸出沒有相位一說。
鐵硅鋁磁環電感是有別于共模磁環電感的，共模磁環電感因為各自要處理共模共模干擾，每根線需要對應各自的電路接入點，是需要分相位的，這個需要區分。
