磁環電感和屏蔽電感可以相互替代嗎？
分類：專業問答 發布時間：2023-04-10 瀏覽量：951
電感分為很多種，需要考慮電磁干擾的通常需要用到磁環電感和屏蔽電感。磁環電感和屏蔽電感都具有減小電磁干擾的作用，兩者可以相互替代嗎？
磁環電感和屏蔽插件電感在電路中都起到電感器件的作用，但它們的設計原理和適用范圍不同，因此不能簡單地替代。
磁環電感通常是由磁性材料制成的環形磁芯和繞制在磁芯上的線圈組成，磁環電感能夠抗干擾是因為其導磁體磁環的閉磁路結構。它具有高磁感應強度、低漏磁和低電阻等優點，在高頻電路中應用廣泛。磁環電感的主要作用是通過電磁感應產生電場能量來儲存和傳輸電能。常用于電路濾波，過EMC等。應用場景有開關電源，電源適配器等。

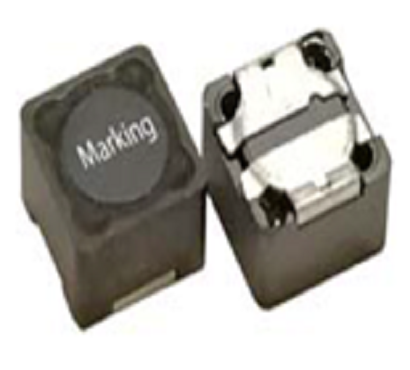

屏蔽插件電感是一種帶有磁屏蔽的電感器件，它通常由多個線圈和鐵磁材料組成。原理是在繞線電感的外部增加一個磁屏蔽罩，它的主要作用是通過對磁場的屏蔽來減小電磁干擾的影響，常用于電子設備和通訊設備中，以保證電路穩定和信號傳輸的質量。應用場景有數字功放音響，收音機等。
雖然兩種電感器件在某些方面具有相似的作用，但由于其設計原理和適用范圍的不同，不能簡單地替代。因此，在電路設計時，應根據實際需求選擇適合的電感器件。
