音頻骨架線圈電感與磁芯電感的區別
分類：電感資訊 發布時間：2022-10-09 瀏覽量：1275
電感器根據應用場景分為很多種，如驅動電源的工字電感，數字功放用的貼片電感，屏蔽插件電感，開關電源用的磁環電感，手機，筆記本電腦用的一體，貼片電感，音響調頻用的音頻骨架線圈等等。體積有大有小，根據導磁介質的屬性，又可劃分為磁芯電感和空心電感。

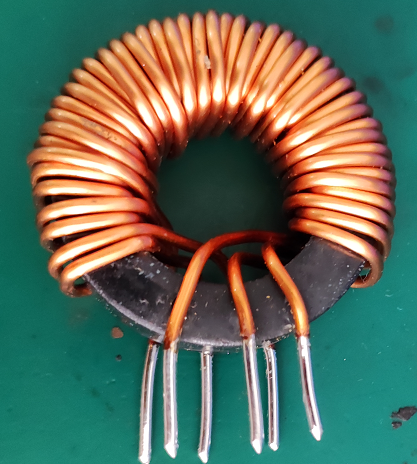

磁環繞線電感
其中，工字電感和音頻骨架線圈外形較為相似，骨架都是工字型，兩者有何區別，是否可以替代呢？
工字電感的導磁體是鐵氧體磁芯，鐵氧體有磁通量，達到相同的感量，磁芯電感所需要繞制的圈數更少，銅線用量少，自然成本更低；鐵氧體由于存在磁飽和磁束密度，過大電流時，容易飽和，磁飽和強度再強的材料都會(huì )飽和，超過飽和臨界點，磁芯本體就會(huì )發熱，影響整體的性能；而音頻骨架線圈是在塑料骨架上繞線，其導磁體本質相當于空氣，線圈可以理解為空心線圈，不易飽和，可以輕松過大電流，不同的是骨架線圈比空心線圈繞線更容易，繞線成本更低

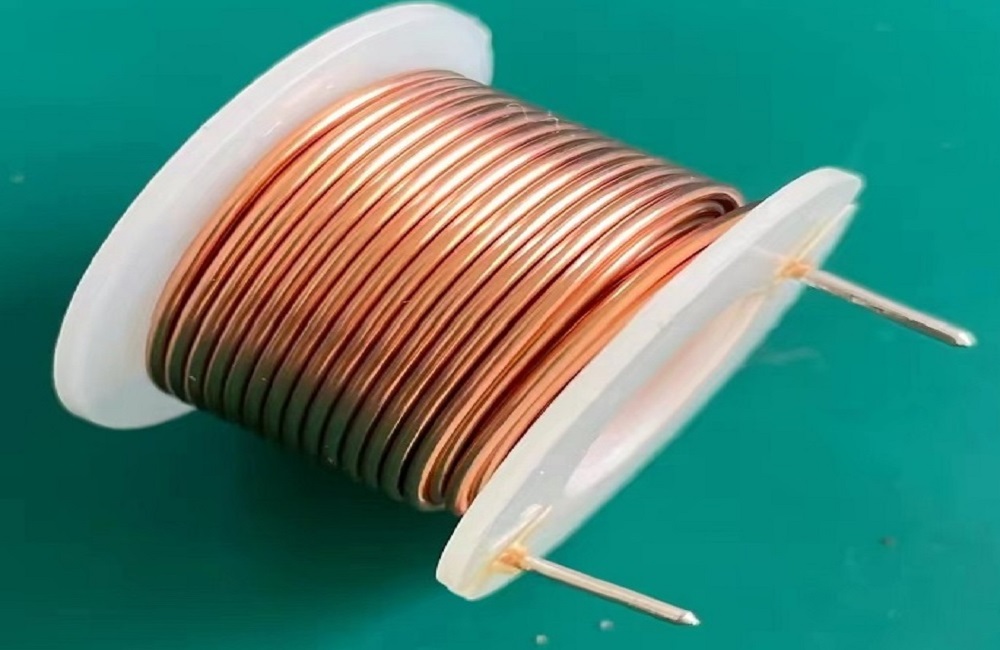

音頻骨架線圈
在實際應用中，為了避免電磁干擾，在設計電路的時候，如空間容許，相鄰電路的插件電感可以由平行插件改為垂直插件，這樣電流流經方向不平行，相互間的干擾弱很多，如空間有限，一般會(huì )使用屏蔽電感，如數字功放電感，其效果也是一樣的。
綜上，音頻骨架線圈和磁芯電感兩者間不可替代，磁芯電感成本低于音頻骨架線圈，音頻骨架線圈性能優于磁芯電感。
