常見的磁環電感磁芯材質分類及區別
分類：電感資訊 發布時間：2022-11-05 瀏覽量：1175

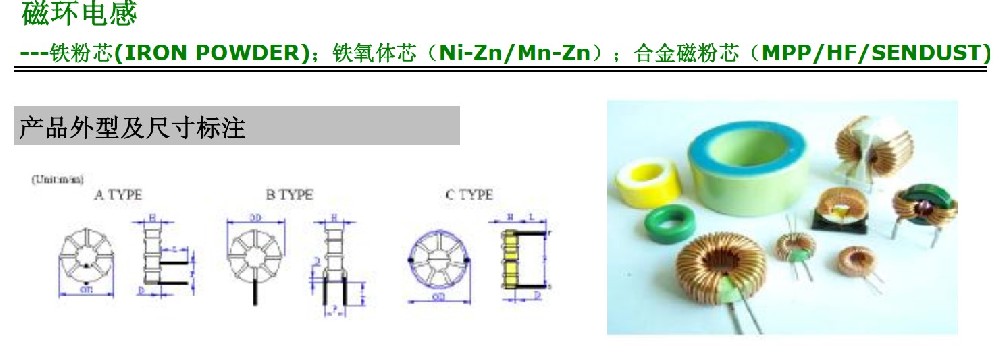

磁環電感常用的材料有鐵粉芯(IRON POWDER)，鐵氧體芯（Ni-Zn/Mn-Zn），合金磁粉芯（MPP/HF/SENDUST)

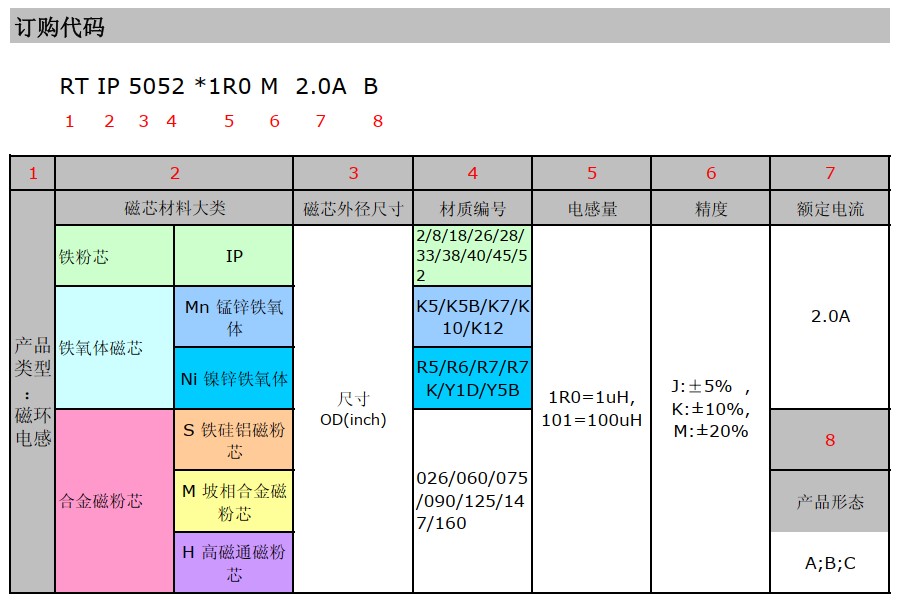

根據組成成分，磁導率的高低，大致分為以下幾種：鐵粉芯-2，-8，-18，-26，-28，-33，-38，-40，-45，-52，其中-26材和-52材比較常見，-2材常用于大電流。鎳鋅磁環磁導率從50到2300，材質有SR50.SR200,SR250,SR300,SR400,S4A,S4D,S6,S1500,SR1800,SR2000等，每個廠家的嘜頭命名都不一樣，錳鋅材質為5K(ui5500±30%）,7K（7000±30%）,10K（10000±30%）,12K（12000±30%）,15K（15000±30%）。合金磁粉芯以鐵硅鋁最具有代表性，材料有26,60,75,90,125,147,160.
材質比較及應用
1，鐵粉芯材質
-2材，磁導率低，比其他沒有附加空隙損耗的材料更能降低操作時的AC通量密度。
-8材，在高偏流的情況下，磁芯損耗低并且線性良好，是良好的高頻材料，價格較貴。
-18材，跟材料8一樣，磁芯損耗低，但導磁率較高而成本較低，有良好的DC飽和特性。
-26材，最為通行的材料，是一種性?xún)r(jià)比高的一般用途材料，適合功率轉換和線路濾波等各種廣泛用途。
-28材，這種材料的良好線形、低成本和相對低的磁導率，使其廣泛應用于大尺寸的高功率UPS抗流器。
-33材，可替代材料8但不昂貴，適用于高頻率時磁芯損耗不重要的情況，高偏流時線形良好。
-40材，最便宜的材料，特性與26相似，普遍用于較大的尺寸。
-52材，這種材料在高頻率下磁芯損耗較低，而磁導率與材料26相同，在新型的高頻抗流器上應用廣泛。

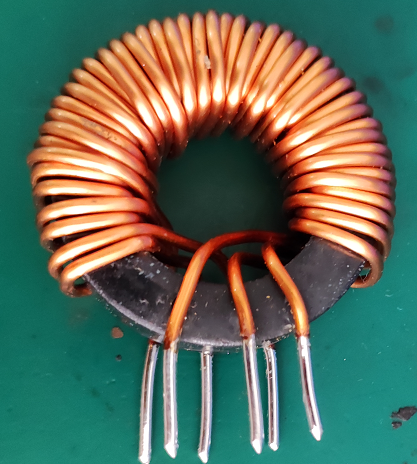

-125材鐵硅鋁磁環
2，合金磁粉芯材質比較
S 鐵硅鋁磁粉芯，特點：損耗比鐵粉芯低，良好的直流偏加特性，成本處于鐵粉芯與MPP之間，主要應用：功率因數修正電感調制電感器，線路噪音濾波器脈沖、回掃變壓器。
M 坡相合金磁粉芯，特點：高電阻率，低磁滯與渦流損耗，優異的直流疊加穩定性?xún)?yōu)異的溫度穩定性，主要應用：高Q電感器負載線圈，EMI/RFI電感器低損耗濾波器。
H 高磁通磁粉芯，特點：優異的直流疊加特性，飽和磁密15000G，比鐵氧體和MPP都高，損耗低于鐵粉芯，儲能大，主要應用：功率因數修正電感，調整電感器，線路噪音濾波器脈沖、回掃變壓器。

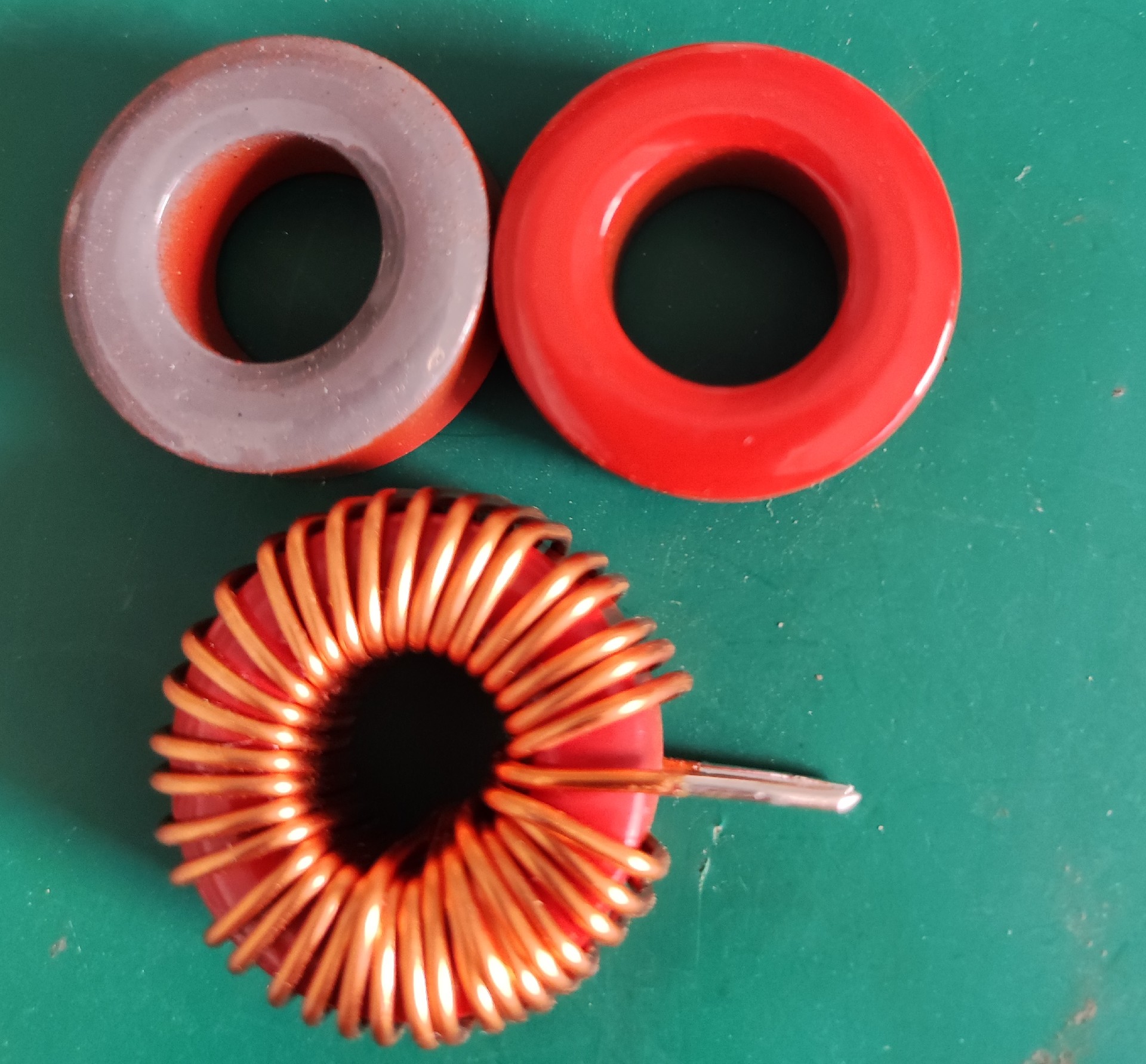

-2材紅灰環
3，鐵氧體材質比較
Ni 鎳鋅鐵氧體特點：具高電阻率,高居里溫度,溫度系數低,損耗低.高頻特性好初始導磁率:10至2500，使用頻率:1KHz至100MHz。具有很好的抗干擾能力，除了用來繞線制作電感用于儲能濾波，還常用于線材，如信號傳輸線，數據線上的抗干擾。

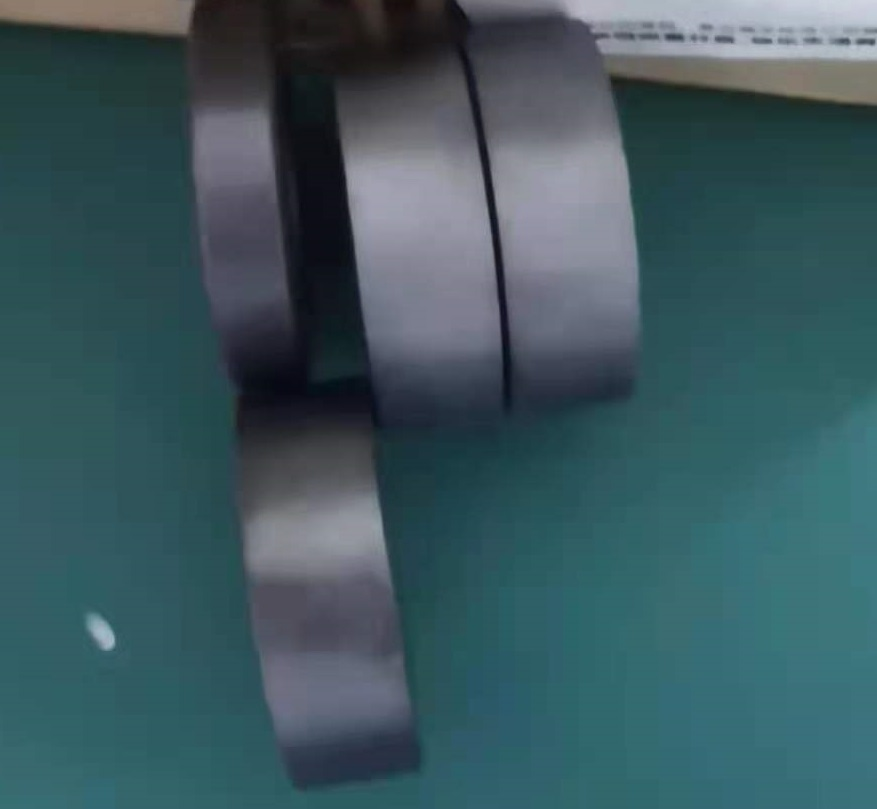

鎳芯磁環
Mn 錳鋅鐵氧體特點：具有高飽和感應強度,低功耗及優良的功耗及優良的功耗與溫度關系,高電阻等特點，Mn 錳鋅高磁導率鐵氧體具有窄而長的磁滯回線,初始磁導率ui高矯頑力Hc小,容易獲得也易失去磁性等特點.按ui劃分為:K5/K5B/K7/K10/K12等材質,結構致密,抗彎防震,耐濕耐高溫,穩定性高。

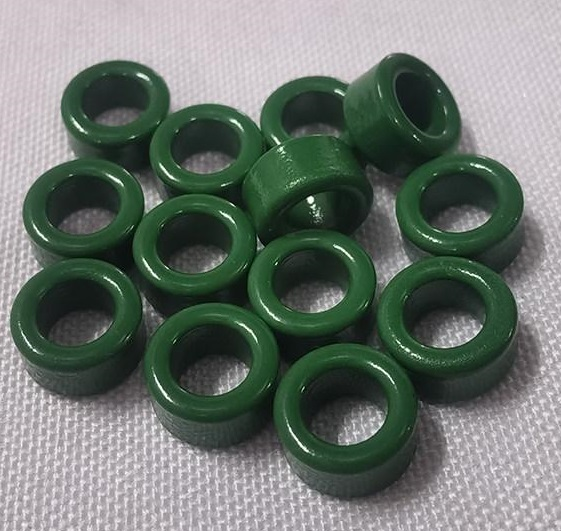

錳芯綠環
