電感的四個基本特性有哪些
分類：電感資訊 發布時間：2023-01-31 瀏覽量：674
電感在電源適配器，驅動器，開關電源中應用非常普遍，如手機充電器，電車充電樁等都有應用。它是一種利用電磁感應原理工作的電子元件。其電特性與電容相反，“通低頻，阻高頻”。當高頻信號通過電感線圈時，會(huì )遇到很大的阻力，難以通過；當低頻信號通過時，阻力相對較小，即低頻信號更容易通過。直流電阻的電感線圈幾乎為零。電子電路中，電感線圈主要是隔離交流信號，過濾或與電容器、電阻等組成諧振電路。
電路圖中，電感線圈用字母L表示。

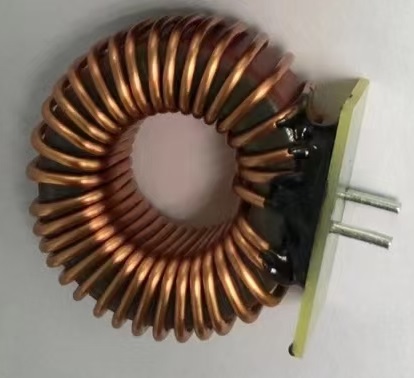

（圖一）磁環電感
一、電感線圈的分類
感應線圈的種類很多，分類方法也不一樣。
◆根據線心分類，可分為空心電感線圈、磁心電感線圈、鐵芯電感線圈和銅心電感線圈。
◆按照安裝的形式進行分類，可以分為立式、臥式電感線圈。
◆按照工作頻率分類，可以分為高頻電感線圈、中頻電感線圈和低頻電感線圈。
◆根據用途分類，可分為電源濾波線圈、高頻濾波線圈、高頻電阻線圈、低頻電阻線圈、線偏轉線圈、場偏轉線圈、線振蕩線圈、線性校正線圈、機器振蕩線圈、高頻振蕩線圈。
◆可分為固定電感線圈、可變電感線圈和微調電感線圈。
◆按繞制方式及其結構分類，它可分為單層、多層、蜂房式、有骨架式和無骨架式電感線圈。
二，電感器型號的命名方法
感應線圈的型號主要由四個部分組成：主稱、特征、型號、不同代號：
第一部分：主稱，用L表示線圈，ZL表示阻流圈；
第2部分：特征，用G表示高頻；
第三部分:型式，用X表示??；
第4部分：區分代碼，使用字母A，B，C等。
例如，LGX表示小塑高頻電感線圈。

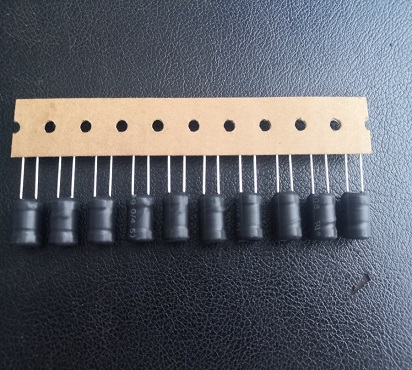

（圖二）工字電感
三、電感線圈的主要特性參數
1.電感量L
電感是指電感線圈通過電流產生自感能力的大小。
電感量的單位為亨利，用字母H表示。常用的單位是毫亨(mH)、微亨(μH)。它們的換算關系為：
2.品質因數Q
在電感線圈中儲存能量和消耗能量的比例稱為質量因數，也稱為Q值，其定義為：
式中，wT作角頻率，L為線圈電感，R對于線圈的總損耗電阻。
3.額定電流CR
感應線圈的額定電流是指感應線圈在正常工作時允許通過的最大電流。高頻、低頻阻流線圈和大功率諧振線圈是額定電流的重要參數。
4.分布電容Ci
分布式電容是指由空氣、導線的絕緣層、骨架形成的電容，在線圈匝和匝之間形成的電容。這些電容器的總和與電感線圈本身的電阻形成諧振電路，產生一定的諧振率，降低電感線圈電感器的穩定性，降低Q值，通常減少電容器的分布。通常采用不同的統制方法，如間繞法、蜂房式繞法等，以減少電感線圈的分布電容。
四，電感的三大曲線：
在評估電感質量的好壞的時候，電感除了有四個基本特性，還有三大曲線圖：
1，電感--頻率特性（L-F）曲線圖；頻率增加，電感越穩定品質越好。
2，電感--電流特性（L-I）曲線圖；電流越大，電感下跌越少越好。
3，品質因子--頻率特性（Q-F）曲線圖；頻率相同，Q值越大越好。
