磁環電感和貼片電感哪個好？
分類：電感資訊 發布時間：2023-02-25 瀏覽量：573
磁環電感和貼片電感是電子電路中常用的兩種電感元件，它們都可以用來存儲電能、濾波和穩壓等功能，但它們在使用時有一些不同的特點和優缺點。在本文中，我們將詳細探討磁環電感和貼片電感的特點和適用場景，以便讀者更好地了解它們之間的區別和應用。
一、磁環電感

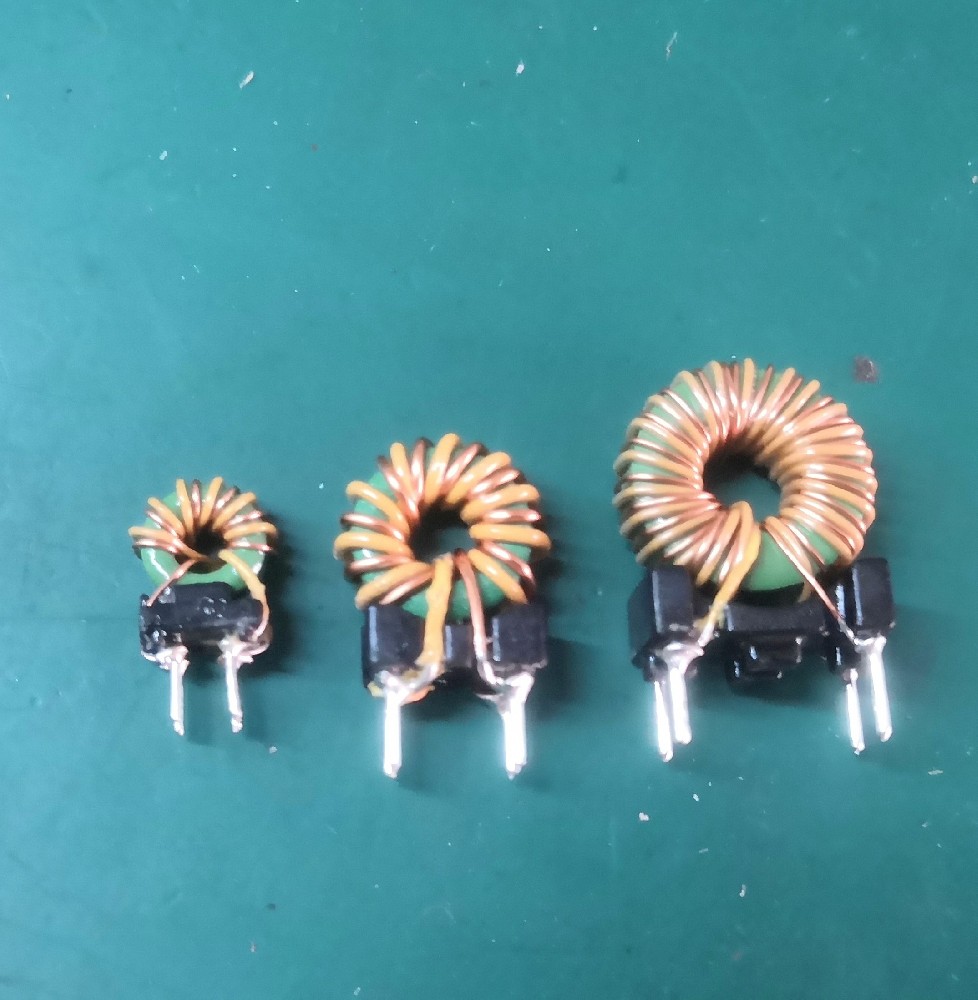

磁環電感是指將鐵氧體磁環和線圈組合起來制成的電感元件。鐵氧體是一種磁性材料，具有高磁導率和低磁阻，可以大大提高電感器的品質因數和電感值。磁環電感的工作原理是，將電流通入線圈中，通過鐵氧體磁芯的磁場作用，在磁芯中形成一個磁場，從而產生電感。
磁環電感的優點是：
1，磁環電感具有高品質因數。由于鐵氧體的磁導率高，磁環電感的品質因數也很高，這意味著它具有更好的頻率響應和更低的損耗。
2，磁環電感的電感值穩定性好。由于鐵氧體的磁性穩定，因此磁環電感的電感值比較穩定，不容易受到外部磁場的影響。
3，磁環電感適用于高頻電路。磁環電感在高頻電路中具有很好的性能，因為它可以有效地抑制高頻噪聲和電磁干擾。
4，磁環電感的尺寸小。相對于一些其他類型的電感器，磁環電感的尺寸較小，能夠更方便地應用于緊湊的電路板上。
磁環電感的缺點是：
1，磁環電感的成本相對較高。由于需要鐵氧體材料，線圈繞制工藝復雜，因此制造磁環電感的成本比較高。,
2，磁環電感不適用于大電流電路。磁環電感通常適用于小電流電路，因為大電流會(huì )使磁芯飽和，導致電感值降低。
3，磁環電感不適用于低頻電路。在低頻電路中，磁環電感的磁芯會(huì )使得電感器的電感值變得很大，這不利于電路的工作。
二、貼片電感
貼片電感，也叫做SMD電感，是一種表面貼裝電感器件。它通常是由多層印制板上的薄膜繞線和磁性芯組成的。貼片電感器的芯材通常是鐵氧體或磁性粉末等磁性材料，繞線一般采用薄膜繞線，制作工藝比較復雜，但體積較小，常用于微型電子設備中。
貼片電感器的優點有：
體積?。嘿N片電感器的尺寸比較小，可以實現高密度的電路布局。與傳統的線圈電感相比，貼片電感可以更小巧，因為它可以使用印制電路板上的表面來節省空間，這對于現代電子設備的小型化是非常重要的。
重量輕：由于使用了SMT技術，貼片電感體積小、重量輕，便于制造和安裝。
高頻特性?xún)?yōu)異：貼片電感的高頻特性好，可以滿足高速數字電路和高頻信號處理電路的需求。
低損耗：貼片電感的質量因素高，損耗小，因此可以提高電路的效率。
缺點有：
1.額定電流較?。河捎隗w積較小，貼片電感的額定電流相對較小，不能承受高電流電路的要求。
2.電感值范圍較窄：由于尺寸限制，貼片電感的電感值范圍相對較窄，不能滿足所有應用場景的需求。
3.布局和排列有限：由于表面貼裝工藝的限制，貼片電感的布局和排列相對有限，設計時需要考慮這一點。
