磁環共模電感有方向嗎？
分類：電感資訊 發布時間：2022-11-14 瀏覽量：1308
磁環共模電感有兩個繞組，四個引腳，兩個繞組匝數，線徑，材料一樣，共模電感的主要作用是抑制共模信號，一般用于信號EMI電路或電源中。
什么是共模信號？
從系統的一對輸入端看，如果信號的極性相同，幅值相同，電流的方向也相同，這樣的信號稱為共模信號；

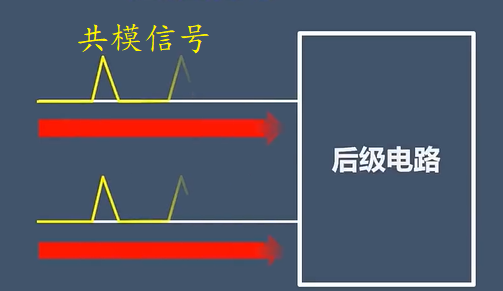

共模信號
若信號的極性相反，幅值相同，電流的方向相反，這樣的信號稱為差模信號。

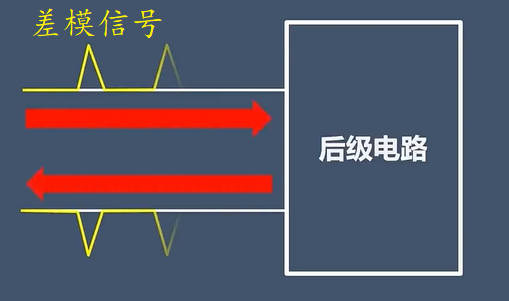

差模信號
共模電感如何抑制共模信號？
當差模信號進入共模電感時，一個線圈電流流入，另外一個線圈電流流出，線圈上的電流方向相反，根據右手定則，我們可以知道兩個線圈產生的磁場方向是相反的，也因為這兩個線圈匝數，線徑一樣，線圈幾乎一模一樣，所產生的磁場強度必然也是相等的，兩個磁場相互抵消，對電流沒有阻礙作用，線圈相當于導線，所以共模電感對差模信號沒有阻礙作用。
當共模信號進入共模電感時，兩個線圈的電流都是同一邊流入，電流方向相同，根據右手定則，我們可以知道兩個線圈產生的磁場方向相同，兩個磁場疊加成更強的磁場，磁場得到加強，從而共模電感的兩個線圈都具有很高的電感量，會(huì )阻礙共模信號的變化，從而對共模信號具有很強的抑制作用。

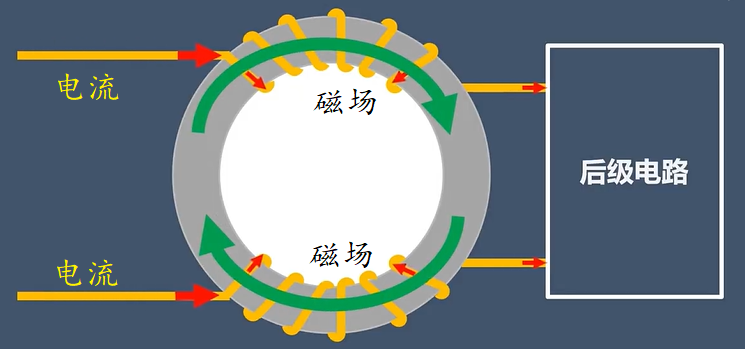

共模信號流過共模電感

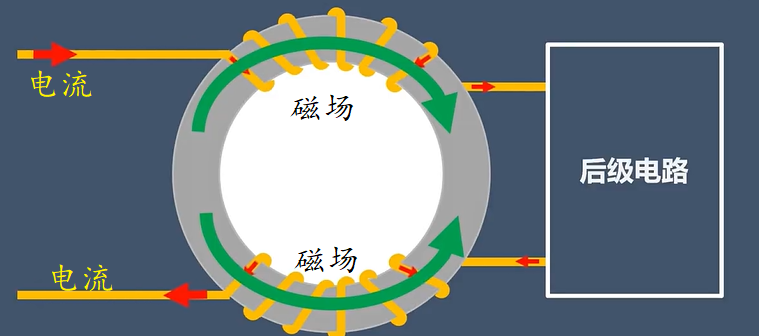

差模信號流過共模電感
磁環共模電感有方向嗎？
磁環共模電感分雙線并繞和分邊繞的，雙線并繞的兩根線同時繞，起線位置和結束位置都在同一個地方，同進同出，一般都是繞制單層，根據對稱原理，并沒有方向區分，雙線并繞的磁環電感，一邊是順時針繞線，同進同出，另外一邊繞組則需要逆時針繞線，繞制完成后，兩個繞組的起繞線頭在磁環的同一側，結束線頭在另外的同一側；需要注意的是，分邊繞的共模電感繞制一定要遵循同進同出的原則，如果繞線方向相反，就起不到抑制共模信號的作用了。

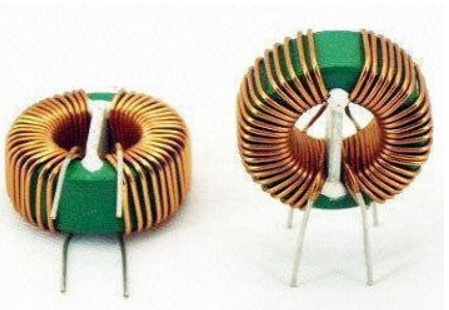

分邊繞磁環共模電感
分邊繞的共模電感在整腳成型的時候需要注意，理線頭不可交叉錯位，否則就會(huì )錯相位，導致其中一個繞組不通，從而不能對共模信號進行抑制。
