工字電感電感量計算辦法
分類：電感資訊 發布時間：2022-11-21 瀏覽量：921
磁環電感電感量計算公式L=AL*N*N(L為電感量，AL為單圈感量，N為繞線圈數），磁環為閉磁路結構，用該公式計算估算磁環電感量和繞線匝數非常的方便，工字磁芯作為開磁路結構，是否也有計算公式來估算繞線匝數或者評估電感量大小呢？尤其是高感值，匝數比較多，試繞的話，不知道大概的圈數，試繞非常麻煩，根據經驗，總結如下公式：
電感量L=N*N*T (L為電感量，N為圈數），是不是有點類似于磁環電感計算公式？
需要注意的是參數T未知，在計算的時候，需要先繞一個，確定L和N，再來計算出T值
如5*7磁芯 用0.4線徑繞制14.5圈，實測感量是4.7uh，則T=0.023(取三位小數），
磁芯尺寸不變，一樣還是5*7，用線徑0.23繞制52.5圈，則理論上電感量L=52.5*52.5*0.023=63uh（取整數）
下面我們取5*7磁芯實際繞52.5圈，實測感量是65uh，和63比較接近了。
同理，知道目標電感量，運用該公式可以估算出繞線的圈數，如9*12三腳電感初級匝數電感量為2mH,線徑為0.1mm；次級匝數電感量為160mH,線徑為0.06mm，如果事先不經過估算，漫無目的的定圈數，不是感量低很多，就是磁芯繞不下去，白白浪費時間。
已知9*12 0.37線繞制92.5圈，感量是330uh，則T=0.039,運用該公式估算，N*N=51282。對應的匝數N約為226TS，
160mH對應的匝數約為2026TS,經過測試再微調圈數即可達到中心電感量。

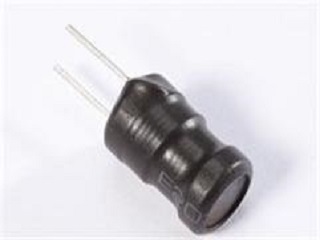

以上為工字插件電感的電感量和匝數的計算辦法，你學會(huì )了嗎？
