磁環電感計算公式
分類：電感資訊 發布時間：2022-07-19 瀏覽量：1863
磁環電感電感量的計算：
通過下方的計算公式可以計算出感量.
公式:L={ui*4*N*N*(A-C)*B}/{(A+C)*10000}
L----電感量大小(單位uh）
N----繞線圈數（內數）

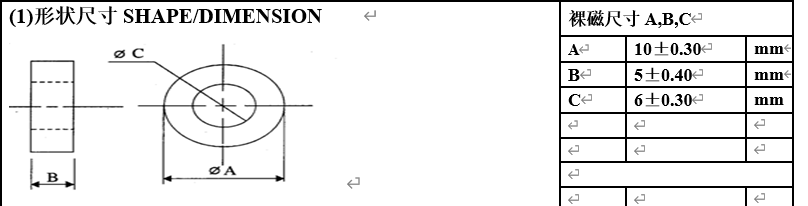

A----外徑（單位mm）
C-----內徑（單位mm）
B-----高度（單位mm）
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
案例分析：鎳鋅磁環T10*6*5,磁導率為600，繞制10圈，根據以上公式，代入數據，則可以得出
L=600*4*10*10*20/16*10000
=30uh
而鎳鋅材料磁導率公差為±25%，則我們可以測算出感量的范圍為30uH±25%。
