磁環電感三根本色線并繞繞制方法
分類：電感資訊 發布時間：2022-08-28 瀏覽量：1515
磁環電感三根本色線并繞，三個繞組獨立出腳，在繞制的時候，如果不對導線做好標識，分線拉腳的時候，非常容易分錯腳位，出現錯相位現象，而通過一個個繞組測試，效率又太低，下面介紹一個比較實用的繞線方法

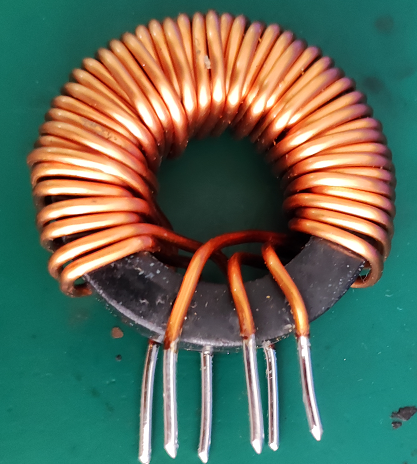

磁環電感雙線并繞一般使用金紅線，或者金線和三層絕緣線，兩種不同顏色的線，三線并繞可以使用三種不同顏色的線，小編遇到一款358125鐵硅鋁磁環電感，客戶要求使用1.5線徑本色漆包線，三根線都是同一種顏色，直接繞制肯定不行。
繞制方法:
1.三根線取其中任意兩根出來，分別用白色和黑色顏料標識兩端線頭。
2.取標識好顏色的兩根線并繞一起拉夠要求的15圈。
3.取沒有標識的第三根線拉夠15圈，線排列在前面15圈的縫隙里。
繞制完成后，拉線分線，黑色線頭對黑色線頭，白對白，剩下的就是本色。然后根據腳長腳距要求使用特定整腳板整腳剪腳，無需再一個個繞組測試分相位，該操作方法安全高效。
